概述
       “過濾”是當今水處理不可缺少的技術環節，SQ型全自動過濾裝置從進水，過濾、出水、反沖洗及排污等全靠水力作用，實現全自動工作，無需專人操作管理，由此，將取代我國幾十年來所生產的適用于水處理的各類過濾設備，具有較高的節水節電、節人工、占地小、排污少等優點。該裝置緩解我國水資源緊缺狀況起到積極作用，為工礦企業實現自動化管理提供了可靠的單元，該裝置的及時使用將會給國家及企事業單位帶來巨大的經濟效益、社會效益及環境效益。

技術性能
       SQ型全自過濾裝置屬非電控型過濾裝置，全靠欲過濾水的重力壓力及機械原理實現全自動工作。
       SQ型全自動過濾裝置分：重力式、壓力式二種。以下各設計參數均為重力式。壓力式另設詳圖，一經采用，即另行提供。
       體外不設反沖洗水泵或水塔，進水、出水、反沖洗及排污等均不需設置操作閥門及相應的電控設施，從而節省泵房土建及大量的電控儀表及器材，無需專人操作管理，運行費用低廉。
       1.節約原水，產水量高，水的利用率≥97%（詳見全國級水排水工程標準技術委員會測試資料）。
       2.不設反沖設施，且工作水頭低（0.06MPa）所以它比國內其它過濾器節省電耗20%以上。
       3.結構簡單，無任何配套設施，節省管材及土建基礎、體積小室內外均可設置，無需特殊廠房要求，因而節省基建投資，輔助設施及安裝費用。
       4.主要另部件為國家標準件，本體材料為碳鋼，工作部件均為不銹鋼及銅件。
       5.出水水質為0.5-10NTU之間，用戶可根據需要任意調節。
       6.其它技術性能詳見技術性能表并參見各表。


型號

流量m3/h

工作壓力（MPa）

適用水溫（℃）

生活給水

軟化及除鹽

游泳及水景凈化

循環冷卻及中水道

工業給水T/h

生活污水T/h

濾前濁度NTU

濾后濁度NTU

濾前濁度NTU

濾后濁度NTU

濾前濁度NTU

濾后濁度NTU

濾前濁度NTU

濾后濁度NTU

SQ-10-100T/n

10-1000

7.5-700

0.1-0.3

10-50

≤20

≤3

≤3.5

≤1

≤5

≤1.5

≤80

≤10

適用范圍
       SQ型系列全自動過濾裝置，主要用以去除水中顆粒狀雜質懸浮物，固體物及能形成吸附沉淀的過濾，提供符合各種不同用途的工業用水及生活用水。
       （1）用于城鎮、農村、工礦企事業等場所制取自來水凈化過濾裝置。
       （2）用于石油、化工、冶金、電力、紡織、醫藥、輕工、機制等生產過程的循環水旁濾裝置。
       （3）用于高級賓館、別墅、酒家、商廈等水景及賓館游泳池的凈化過程裝置。
       （4）用于鍋爐軟化水、及電力工業高純水系列的預處理裝置。
       （5）用于食品、工業及飲料工業的給水處理裝置。
       （6）用于水處理過程的中水道，作回用及凈化過濾裝置。

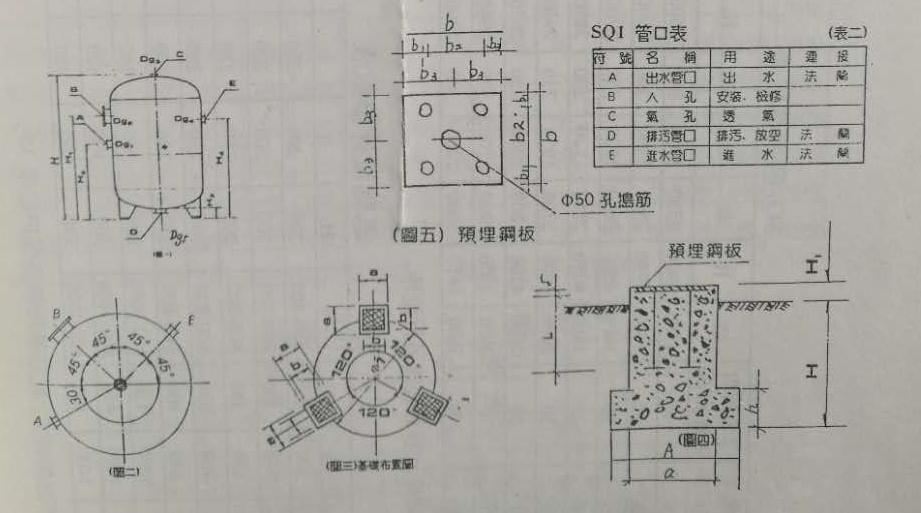

型號	生活給水流量 （m3/h）	工業給水流量 （m3/h）	Ø	H	H1	H2	H3	H4	H5	H6	Dg1	Dg2	Dg3	Dg3	Dg5	自重 （kg）	運行重量 （kg）
SQ1-10	75	10	1200	3900	2550	1900	200	2600		200	80	450	80	70	125	1100	3900
SQ1?-15	10	15	1400	3950	2550	1900	200	2600		200	80	450	50	80	150	1400	5400
SQ1?-20	15	20	1600	4000	2600	1920	230	2700		200	100	450	65	100	150	1800	7300
SQ1?-25	18	25	1800	4050	2650	1920	230	2850		200	100	450	65	100	185	2600	9400
SQ1?-30	22	30	2000	4100	2700	1950	230	2900		250	150	450	80	100	200	3200	11600
SQ1?-50	40	50	2600	4200	2800	2000	250	2920		250	150	450	80	150	200	5300	19000
SQ1?-70	50	70	3000	4300	2900	2100	300	2940		300	175	450	100	150	250	6500	24000
SQ1?-100	70	100	3600	4410	3000	2200	300	2960		350	200	450	100	175	300	8900	361000

型號	Ø1	A	H	H1	h	b	b1	b2	b3		L	鋼筋	備注
SQ1-10	950	500	600-800	200	200	220	35	150	110	10	300	4Ø12
SQ1?-15	1050	550	600-800	200	200	220	35	150	110	10	300	4Ø12
SQ1?-20	1200	650	600-800	200	250	280	40	200	140	12	300	4Ø12
SQ1?-25	1350	700	600-800	200	250	280	40	200	140	12	350	4Ø14
SQ1?-30	1450	850	600-800	250	300	300	40	220	150	12	350	4Ø14
SQ1?-50	1900	1000	800-1000	250	300	360	40	140	180	12	300	9Ø12	基礎須配筋
SQ1?-70	220	1100	800-1000	300	300	420	40	170	210	14	350	9Ø14	基礎須配筋
SQ1?-100	2600	1400	800-1000	350	300	420	45	180	225	14	350	9Ø14	基礎須配筋

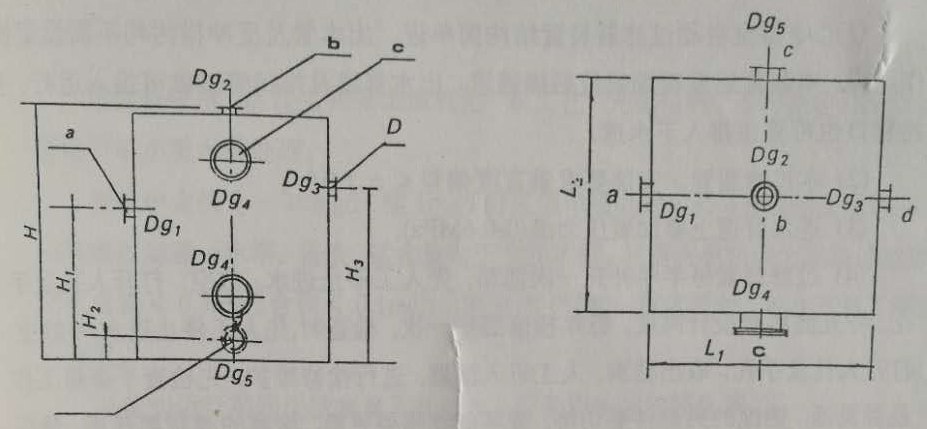

型號	生活給水流量 （m3/h）	工業給水流量 （m3/h）	L1	L2	H	H1	H2	H3	Dg1	Dg2	Dg3	Dg3	Dg5	自重 （kg）	運行重量 （kg）
SQ2-100	70	100	3200	3200	3900	1900	250	2600	200	100	175	450	300	9000	36500
SQ2?-200	150	210	6500	3250	4000	1900	300	2650	250	100	250	450	400	17500	71000
SQ2?-300	200	300	5550	5550	4100	1950	350	2700	300	125	275	450	450	26000	106000
SQ2?-500	350	510	7150	7150	4300	2000	400	2800	400	125	350	450	600	38000	171000
SQ1?-800	550	810	12800	6400	4400	2050	450	2900	450	150	450	450	700	61000	274000
SQ1?-1000	700	1020	14300	7150	4500	2100	500	3000	500	150	450	450	800	75000	346000

安裝維修
       （1）SQ型全自動過濾器裝置結構簡單進、出水管及反沖排污均不需設置操作閥門，本裝置運至現場就位后接通進、出水管道及排污管口就可投入運行。排污管口也可直接排入下水道。
       （2）本過濾裝置，安裝要求垂直度偏差<±1.0。
       （3）進水管道上要加裝壓力表（0-0.6MPa）。
       （4）過濾裝置每半年補充一次濾料，先人工停止進水，放空：打開人孔及手孔，補充濾料至設計高度，每年檢修維護一次，檢查時，先人工停止進水，并放空打開人孔及手孔，取出濾料，人工進人濾器，進行檢修維護，先檢查平衡箱工作是否靈活，銹蝕的另部件要切換，損壞的濾帽要更換，堵塞的濾帽要疏通，最后補充濾料設計高度。

成套供貨范圍
       （1）進水管、排水管、流量計、閥門不包括在供貨范圍內；
       （2）代辦托運；
       （3）代用戶安裝調試；
       （4）本設備實行三包：承包期一年；
       （5）隨著生產技術的發展，本設備如有技術改進，按產品出廠為準。
